Saia PCD3

La gamme se compose d’appareil de base avec 4 emplacements pour modules d’E/S, de communication ou spécifiques .

1. Automates Saia PCD3.Mxx60

UC haute puissance pour tous les besoins

4 Modèles :

  • PCD3.M5360 Module UC de base avec Ethernet TCP/IP, 2 Mo de mémoire programme

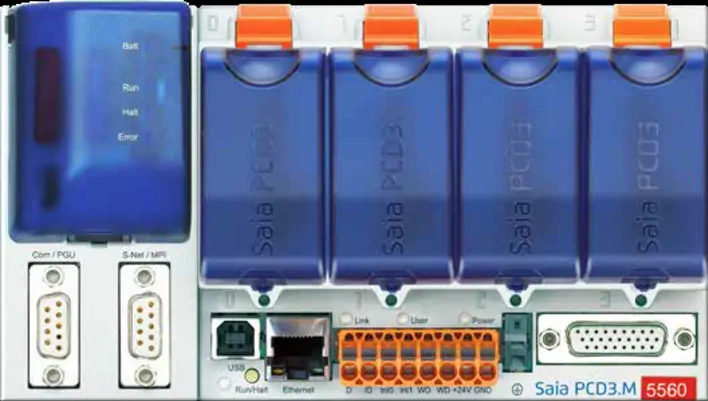

  • PCD3.M5560 Module UC de base avec Ethernet TCP/IP, 2 Mo de mémoire programme, Profibus-DP-Slav
  • PCD3.M6560 Module UC de base avec Ethernet TCP/IP, maître Profibus DP 12 Mo, 2 Mo de mémoire programme
  • PCD3.M6860 Module UC de base avec 2 × Ethernet TCP/IP, 2 Mo de mémoire programme

Caractéristiques

  • Possibilité d’extension déportée jusqu’à 1023 entrées/sorties avec RIO PCD3.T66x
  • Jusqu’à 13 interfaces de communication
  • Interface USB et Ethernet embarquée
  • 2 ports Ethernet (uniquement pour les PCD3.M6860)
  • Traitement rapide du programme (0.1 μ sur bits)
  • Grande mémoire embarquée pour programmes (2 Mo) et données (128 Mo pour le système de fichiers)
  • Mémoire extensible jusqu’à 4 Go grâce à des cartes Flash SD
  • Serveur d’automatisation pour l’intégration dans les sys­tèmes Web/IT

2. Automates Saia PCD3.M5x40

UC standard pour de multiples applications

2 Modèles :

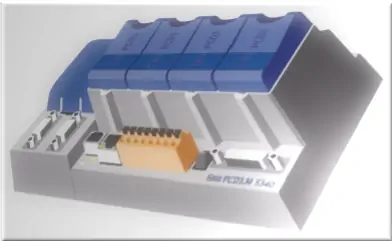

  • PCD3.M5340 Module UC de base avec Ethernet TCP/IP, 1 Mo de mémoire programme
  • PCD3.M5540 Module UC de base avec Ethernet TCP/IP, esclave Profibus DP, 1.5 Mbps, 1 Mo de mémoire programme

Caractéristiques

  • Possibilité d’extension déportée jusqu’à 1023 entrées/sorties
  • Interface USB et Ethernet embarquée
  • 1 ports Ethernet
  • mémoire embarquée pour programmes (1 Mo)
  • Mémoire extensible jusqu’à 4 Go grâce à des cartes Flash SD

3. Automates Saia PCD3.M3xx0

L’UC de base pour les applications simples

4 Modèles :

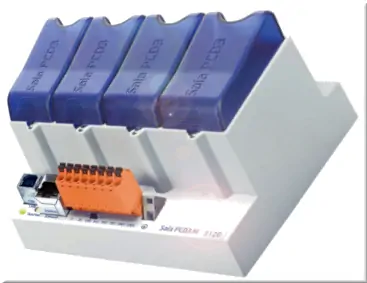

  • PCD3.M3120 Module UC de base avec Ethernet TCP/IP, 64 E/S, 128 Ko de mémoire programme
  • PCD3.M3160 Module UC de base avec Ethernet TCP/IP, 64 E/S, 512 Ko de mémoire programme
  • PCD3.M3330 Module UC de base avec Ethernet TCP/IP, 1 023 E/S, 512 Ko de mémoire programme
  • PCD3.M3360 Module UC de base avec Ethernet TCP/IP, 1 023 E/S, 512 Ko de mémoire programme

Caractéristiques

  • Interface USB et Ethernet embarquée
  • 1 ports Ethernet
  • mémoire embarquée pour programmes (512 Kbyte)
  • Mémoire extensible jusqu’à 4 Go grâce à des cartes Flash SD

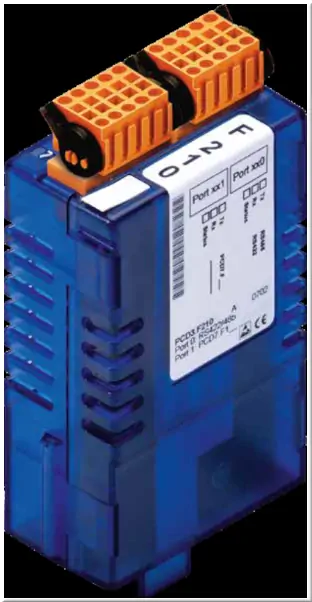

4. Modules d’entrées et de sorties Saia PCD3 en cassettes

Caractéristiques du système

  • Plus de 50 modules aux fonctionnalités différentes
  • Emplacement directement sur l’UC Saia PCD3 de base ou sur le support de modules
  • Intégration totale dans le boîtier Saia PCD3
  • Cassettes stables
  • Branchement au niveau E/S par borniers embrochables à ressort ou câbles plats et adaptateurs
  • Les borniers d’E/S sont comprises dans la livraison
  • Remplacement facile des modules sans outils

Signification des codes

  • PCD3.Axxx Modules de sorties digitales
  • PCD3.Bxxx Modules d’E/S digitales combinées
  • PCD3.Exxx Modules d’entrées digitales
  • PCD3.Fxxx Modules de communication
  • PCD3.Hxxx Modules de comptage rapide
  • PCD3.Rxxx Modules mémoire
  • PCD3.Wxxx Modules d’E/S analogiques

5. Extension des entrées/sorties par module PCD3.Cxxx

4 Modèles :

  • PCD3.C100 Supports de modules pour extension avec 4 emplacements d’E/S
  • PCD3.C110 Supports de modules pour extension avec 2 emplacements d’E/S

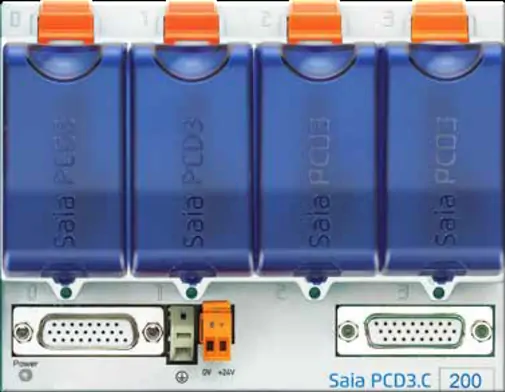

  • PCD3.C200 Supports de modules pour extension avec 4 emplacements d’E/S et borniers de raccordement pour alimentation 24 VCC permettant d’alimenter les modules d’E/S embrochés, ainsi que les sup­ports de modules PCD3.C1xx connectés en aval
